RK3568智能四核64位开源主板

DB3568使用Rockchip RK3568处理器,这是一种高性能,低功耗的四核应用处理器,专为个人移动互联网设备和AIoT设备而设计。 它支持4K @ 60fps的几乎全格式H.264解码器,4K @ 60fps的MPEG4解码器,还支持1080p @ 60fps的H.264 / MPEG4编码器。用于商业显示,安防,工业控制,商业展示等领域。

RK3568智能四核64位开源主板

高性能/接口丰富/应用广泛/支持系统功能定制

BK130智能开发板,采用瑞芯微RK3568主控,集成四核CortexA55处理器,搭载全新Armv8.2-A架构,效能有效提升GPU为MailG522EE双核心架构,支持4K解码和1080P解码,支持CBR、VBR、FixQp、AVBR、andQpMap,支持ROI编码;图像AP支持OpenGLES3.2,20,1.1,Vulkan1.1;;主频高达20GHz;2

  • RK3568四核芯片
  • 安卓操作系统
  • 可提供SDK
  • 支持多路串口

RK3568系列智能

四核64位开源主板

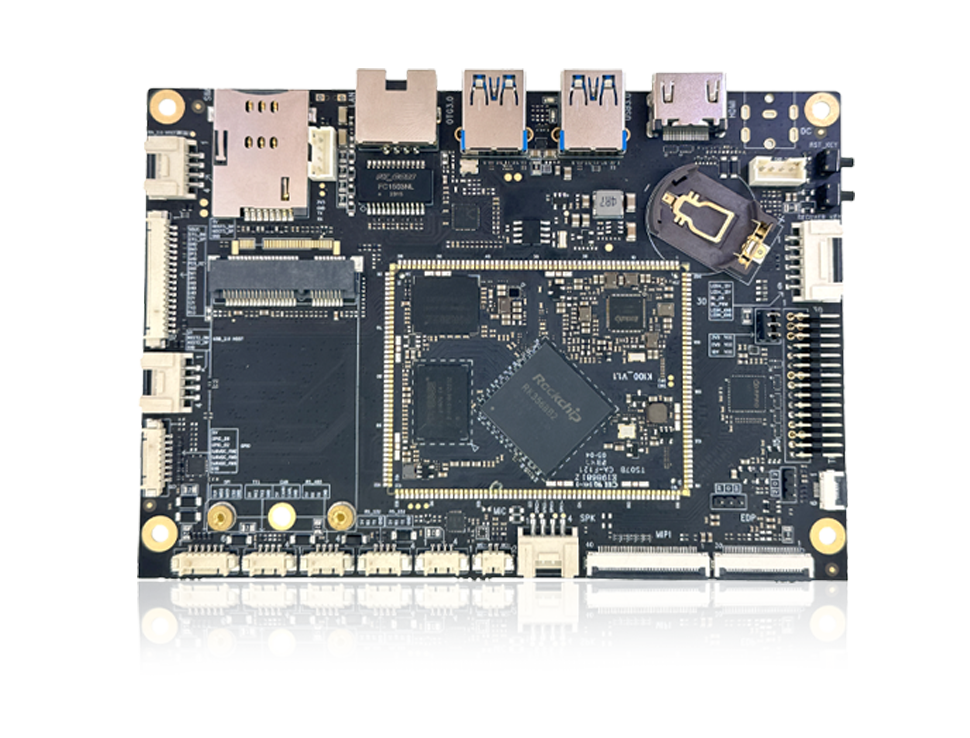

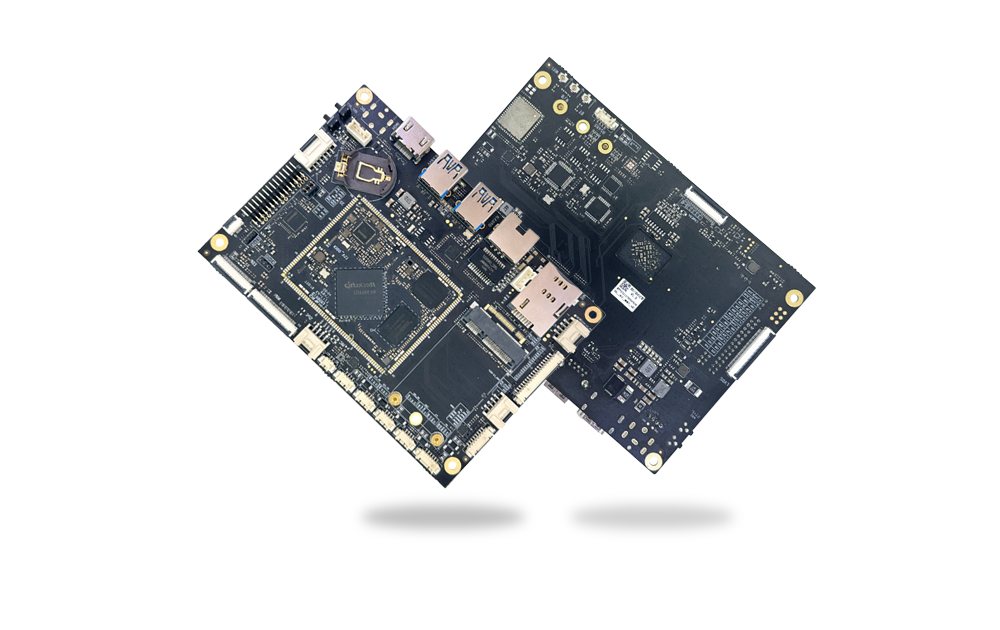

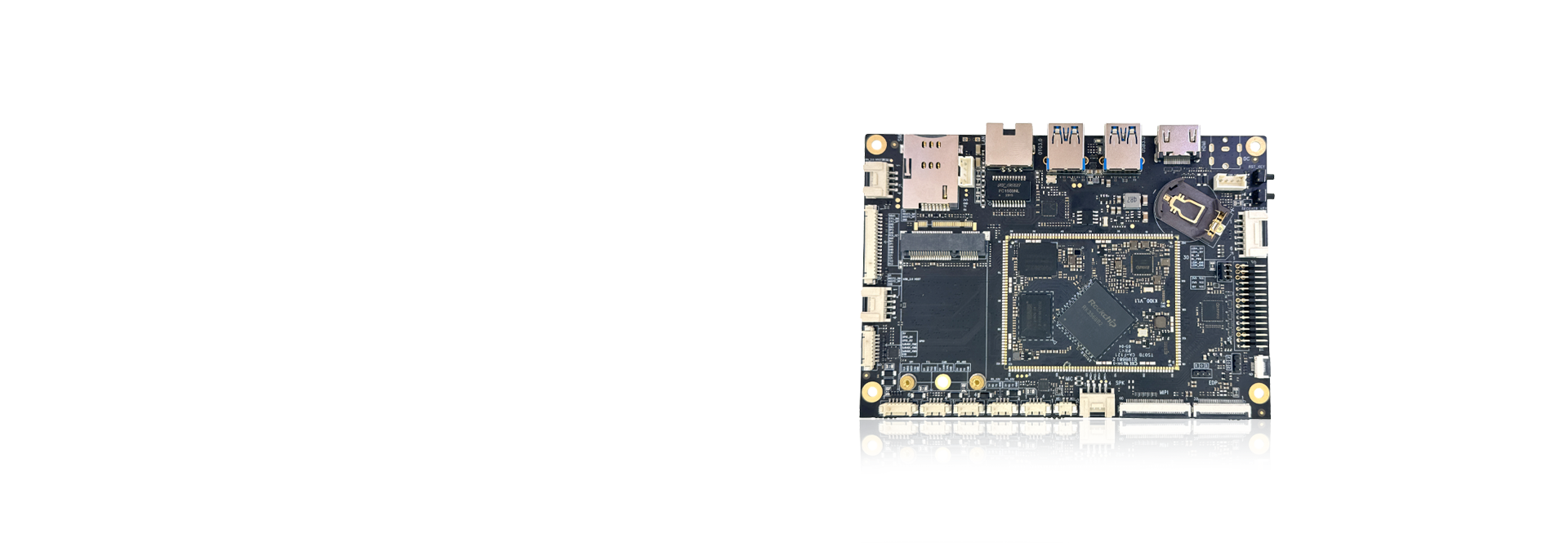

BK130是一款基于RK3568的工控主板。RK3568采用22nm先进工艺制程,四核 A55 CPU, 主频高达2.0GHz,支持高达8GB高速LPDDR4,1T算力NPU,4K H.265/H264硬解码; 具有丰富的视频输出接口(HDMI2.0/eDP1.3/MIPI/LVDS),高速通信接口 (千兆网/PCIE/SATA/USB3.0),工业互联接口(CAN/串口)。

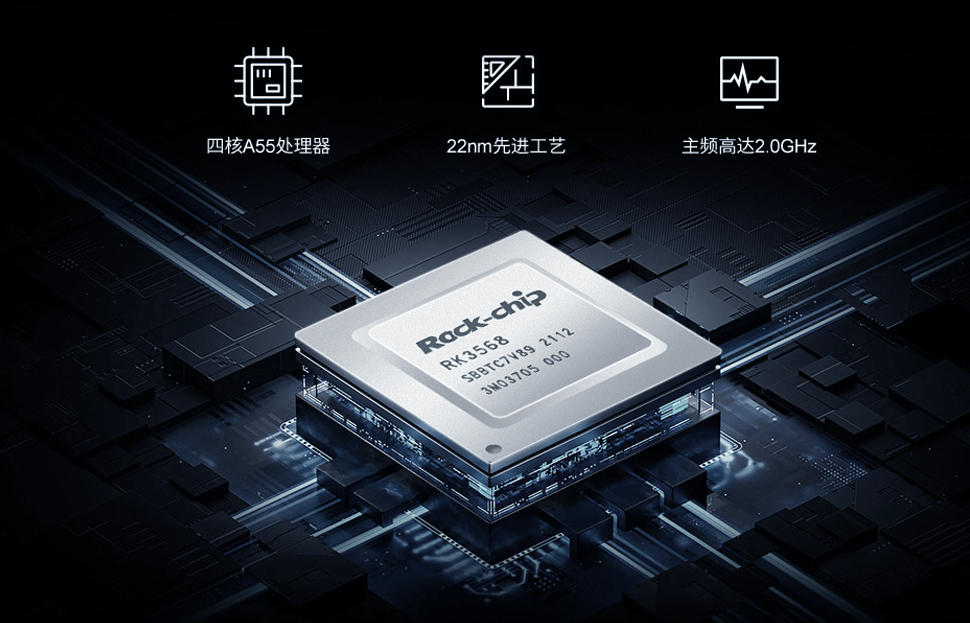

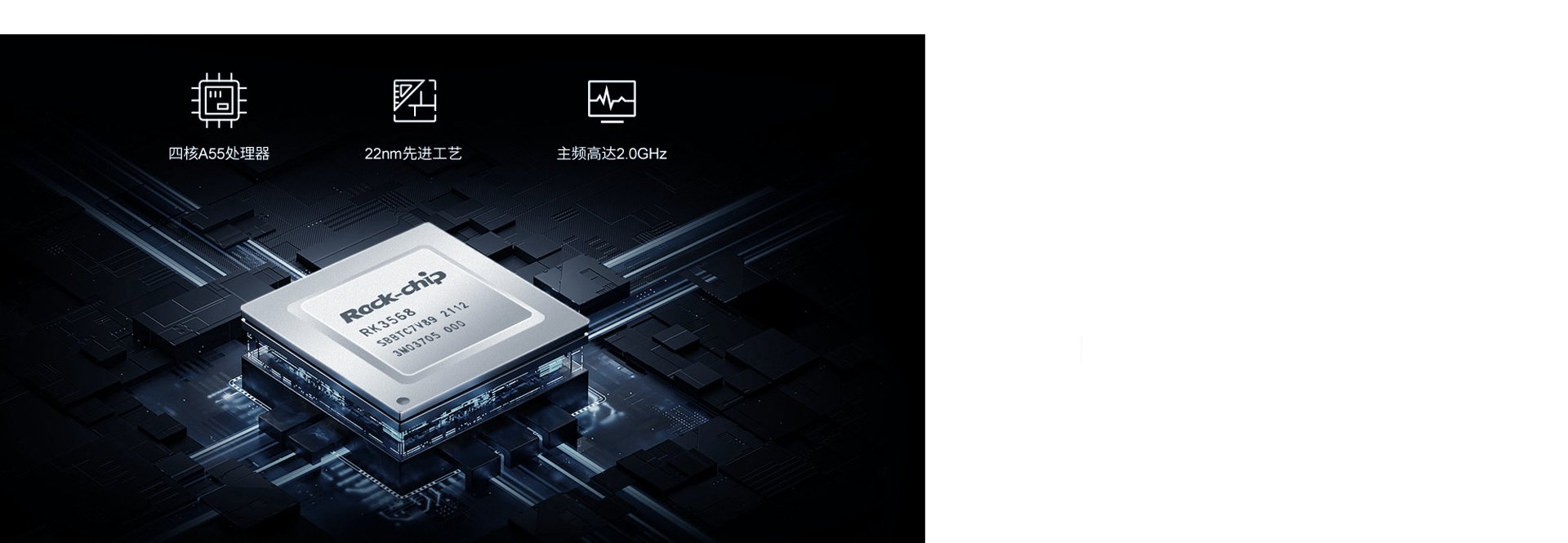

四核A55处理器

强劲由“芯”开始

M3568核心板采用国产化高端处理器平台,搭载四核64位Cortex®-A55处理器, 22nm先进工艺,主频高达2.0GHz,提供多种存储配置选择,为嵌入式应用提供 高效而稳定的性能,助力工业4.0下各产业国产化升级改造。

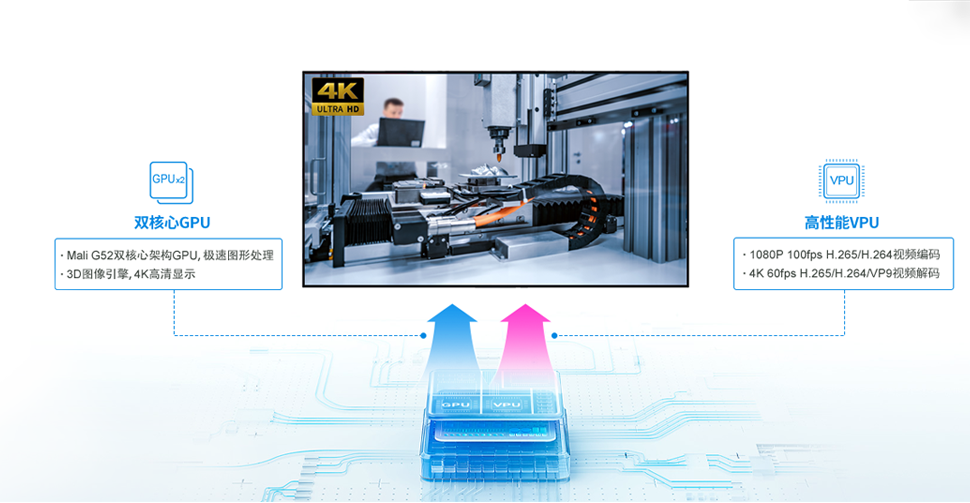

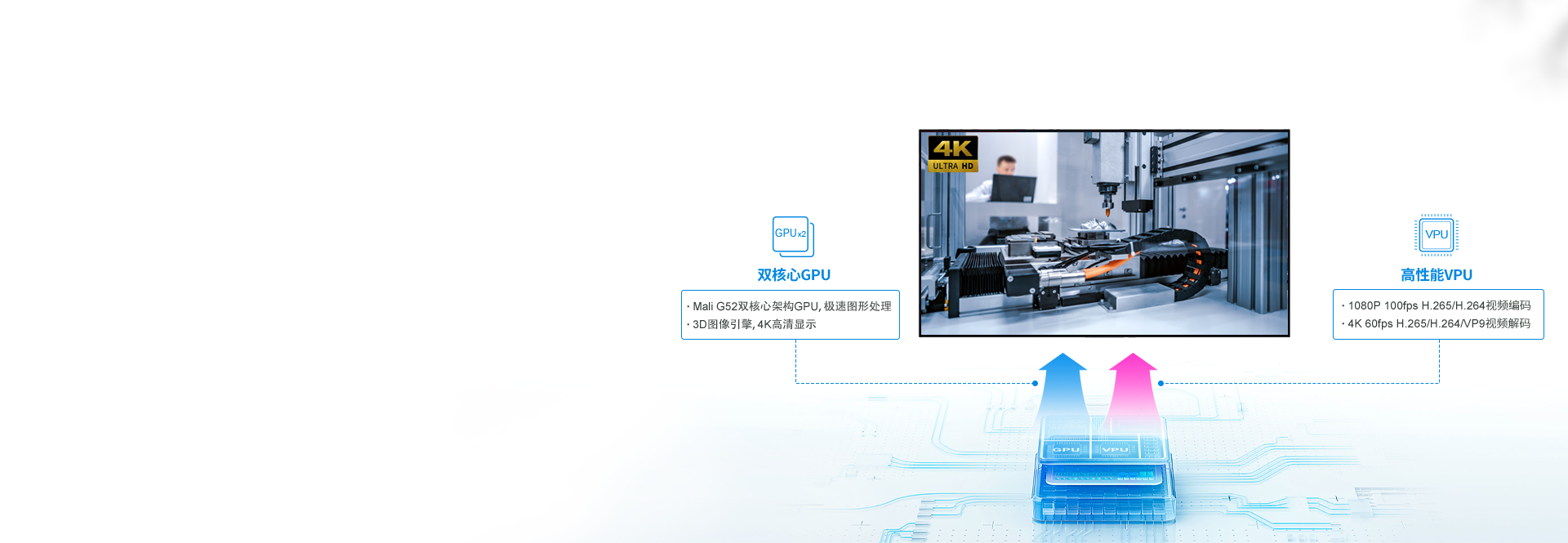

双核心GPU+高性能VPU

图像视频双协同

M3568核心板片上集成双核心架构GPU和高性能VPU,支持众多图形API, 支持3D图像引擎、4K高清显示,为用户提供强劲的图像、视频处理能力 和超高清显示效果。

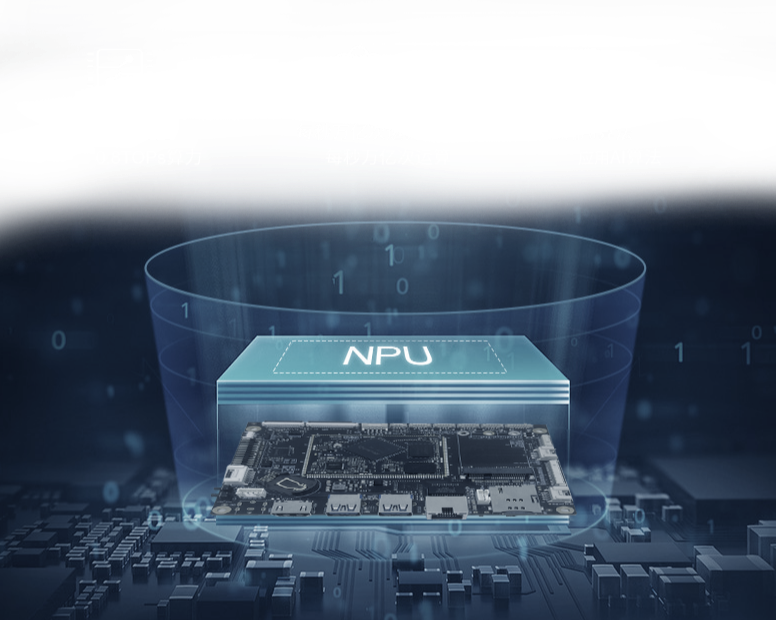

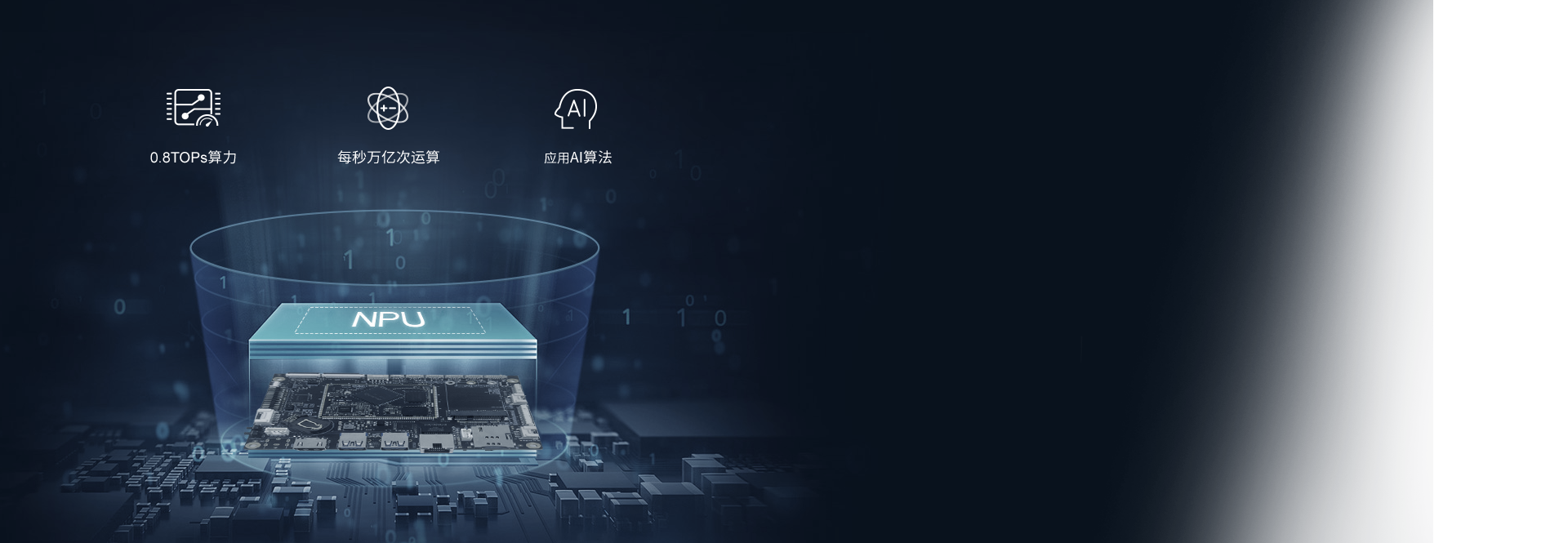

高效能神经网络NPU

满足轻量级AI需求

M3568核心板片内集成高能效神经网络处理器NPU,具备1TOPs算力, 极低功耗即可轻松实现每秒万亿次运算,能够流畅运行AI算法, 助力泛工业用户嵌入式应用AI化。

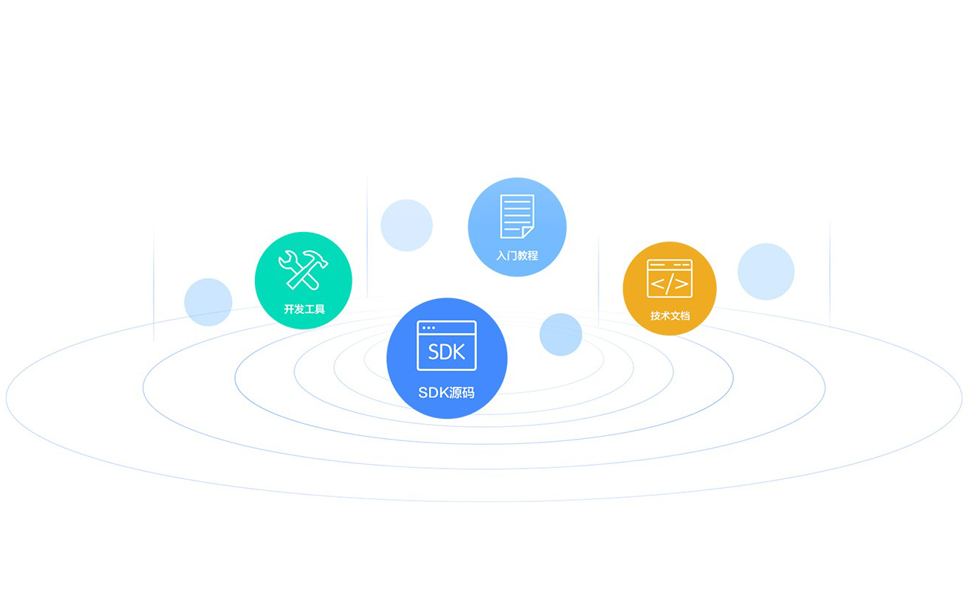

开放资料,自主定制

提供完整的软件开发SDK、开发文档以及范例、技术资料、 开发教程等配套资料,用户可自主深度化定制

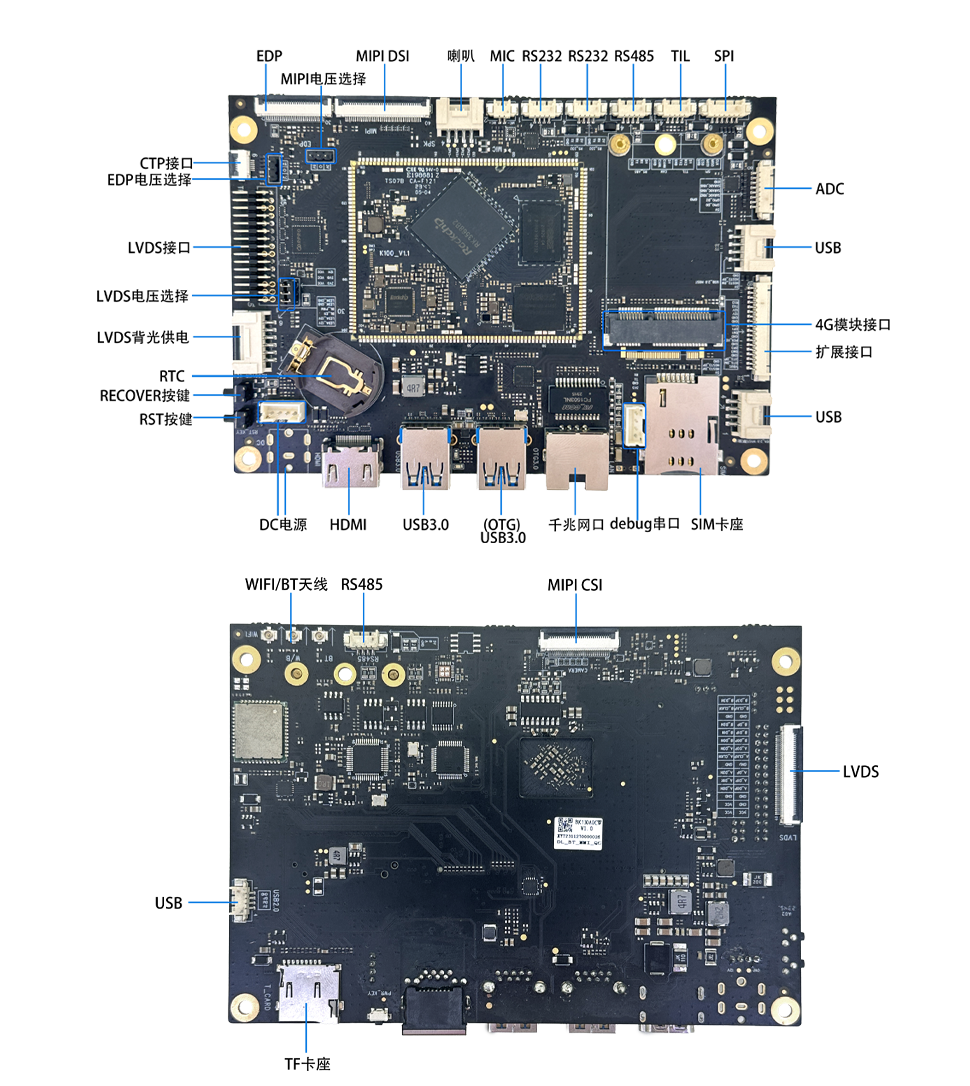

丰富配件,为场景而生

丰富外设接口,集成eDP/MIPI/LVDS/HDMI等接口:支持双显屏;自带1路CAN口,

 板载MiniPCle、USB3.0、SATA3.0等高速接口,支持多种外设连接,场景拓展性强。

行业通用性核心板

在工业、医疗、电力、车载交通、环境监测、安防、新能源、通信等多个行业, FET3568-C核心板以其国产化、

 高性能、多功能、工业级等综合优势,加之飞凌具备竞争力的价格优势及完备的售后技术支持,助力您的产品快速上市,走在行业前沿。

产品规格
    • 基本参数
    • SOC:
      RockChip RK3568
    • CPU:
      四核 64 位Cortex-A55 处理器,22nm 先进工艺,主频最高2.0GHz
    • GPU:
      ARM G52 2EE,内嵌高性能2D加速硬件
      支持 OpenGL ES 1.1/2.0/3.2,OpenCL 2.0,Vulkan 1.1
    • NPU:
      1Tops@INT8/INT16 性能,集成高效能AI 加速器RKNN NPU
      支持Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet
    • VPU:
      支持 4K 60fps H.265/H.264/VP9 视频解码
      支持 1080P 100fps H.265/H.264 视频编码
      支持 8M ISP,支持HDR
    • 内存:
      2GB / 4GB / 8GB LPDDR4
      2Bit 位宽,频率高达1600MHz,支持全链路ECC
    • 存储:
      16GB / 32GB / 64GB / 128GB eMMC
      1 × TF-Card Slot x1(可支持TF 卡扩展)
    • 硬件参数
    • 以太网
      支持千兆以太网(1000Mbps)
    • 无线网络:
      1 × Mini PCIe 扩展 4G LTE(或1 × M.2 扩展5G)
      支持双频2.4G/5.8G Wifi
      支持BT4.2及以上
    • 显示接口:
      1 × HDMI2.0,支持4K@60fps 输出
      1 × MIPI DSI,支持1920*1080@60fps 输出
      1 × 双LVDS ,支持 1920*1080@60fps 输出
      1 × eDP1.3 ,支持 2560x1600@60Hz输出
    • 摄像头:
      1 × MIPI-CSI 摄像头接口,最高支持13M
    • 音频接口:
      1 × HDMI 音频输出
      1 × Speaker,左右双声道喇叭输出
      1 × 麦克风板载音频输入
    • 扩展接口:
      2 × USB3.0/3 × USB 2.0 (插座)/1 × Debug(UART2)
      1× UART(TTL)/2 × RS232/2 × RS485/1 × SPI 或GPIO
      1 × Speaker/1 × Mic/1 × Power 电压输入座/3 × ADC
      1 × TP 座(I2C)/1 × 扩展接口
    • 工作环境:
    • 工作温度:
      0℃~70℃
    • 工作湿度:
      0~90% RH 非冷凝
    • 存储温度:
      -40℃~85℃
    • 结构尺寸
    • 尺寸::
      143mm*100mm*11mm
    • 开发支持
    • 开发语言:
      Java
    • 系统支持
    • 操作系统
      Android13
